Što je industrijski vodeno hlađeni hladnjak?
Vodeno hlađeni rashladni uređaj jedna je od vrsta rashladnih uređaja koji uklanjaju toplinu iz sebe kako bi ohladili vodu koja se koristi u projektima ili industrijskim ili kućanskim objektima i ponovno upušta vodu u radni ciklus. Zapravo, rashladni uređaji prenose toplinu iz prostora kojem je potrebna kontrola temperature i prenose je u drugi prostor. Dakle, rashladni uređaj nije sredstvo za stvaranje hladnoće, već sredstvo za raspršivanje topline, a njegova je zadaća olakšati prijenos neželjene i nepoželjne topline uzrokovane aktivnošću na mjesto izvan sustava.
Rashladni toranj je posebno dizajniran za vodeno hlađeni hladnjak. Budući da kondenzatori vodeno hlađenih rashladnih uređaja koriste vodu kao svoj stimulans i rashladni materijal. Budući da su vlažne površine uspješnije u prijenosu topline i također obavljaju rad kompresije pri vlažnijim temperaturama mjehurića, učinkovitost vodeno hlađenih rashladnih uređaja se povećava.
Prednosti vodeno hlađenog hladnjaka uključuju
1.Duži životni vijek
2. Tih rad
3. Energetska učinkovitost
4. Nije potreban otvoreni prostor
5. Sigurnost
Kako radi vodeno hlađeni hladnjak?
Ciklus vodeno hlađenih rashladnih uređaja, kao i svaki drugi rashladni uređaj, sastoji se od četiri glavna člana: isparivača, kompresora, kondenzatora i ekspanzijskog ventila, u svakom od njih se odvija termodinamički proces. Način na koji hladnjak radi je da se rashladno sredstvo isporučuje u različite faze materijala pri različitim pritiscima i temperaturama kako bi se umjesto toga ohladila voda i ispumpala iz hladnjaka. Zapravo, glavni rad rashladnih uređaja temelji se na promjeni faze ili fizičkom stanju rashladnog sredstva ili rashladnog sredstva. U međuvremenu, rad vodeno hlađenih rashladnih uređaja temelji se na kondenzaciji pare ili plina.
Primjene i ograničenja
Kao što je ranije spomenuto, vodeno hlađeni rashladni uređaji koriste se u kućanstvu i izvan kućanstva. Rashladni uređaji za vodu za hlađenje mogu se naći u velikim i srednjim strukturama i zgradama, kao što su bolnice, zračne luke, proizvodni pogoni, industrijske radionice, trgovački centri, pa čak i stambene zgrade, ali sve to pod uvjetom da ima dovoljno vode da zadovolji vodu -potrebe hlađenog hladnjaka. . Konačno, može se zaključiti da su rashladnici vode hlađeni prikladni za instalacije visokog ili srednjeg kapaciteta koje imaju dovoljan pristup vodi i ne suočavaju se s problemom nedostatka vode. Također, korištenje ovih rashladnih uređaja se ne preporučuje u vlažnim gradovima.
Zapravo, jedno od ograničenja korištenja vodeno hlađenih rashladnih uređaja jest to što koriste vrlo velike količine vode. Kao takav, vodeno hlađeni hladnjak nije prikladan za područja koja se bore s nestašicom vode i možda neće reagirati. Također, opskrba vodom ima svoje troškove.

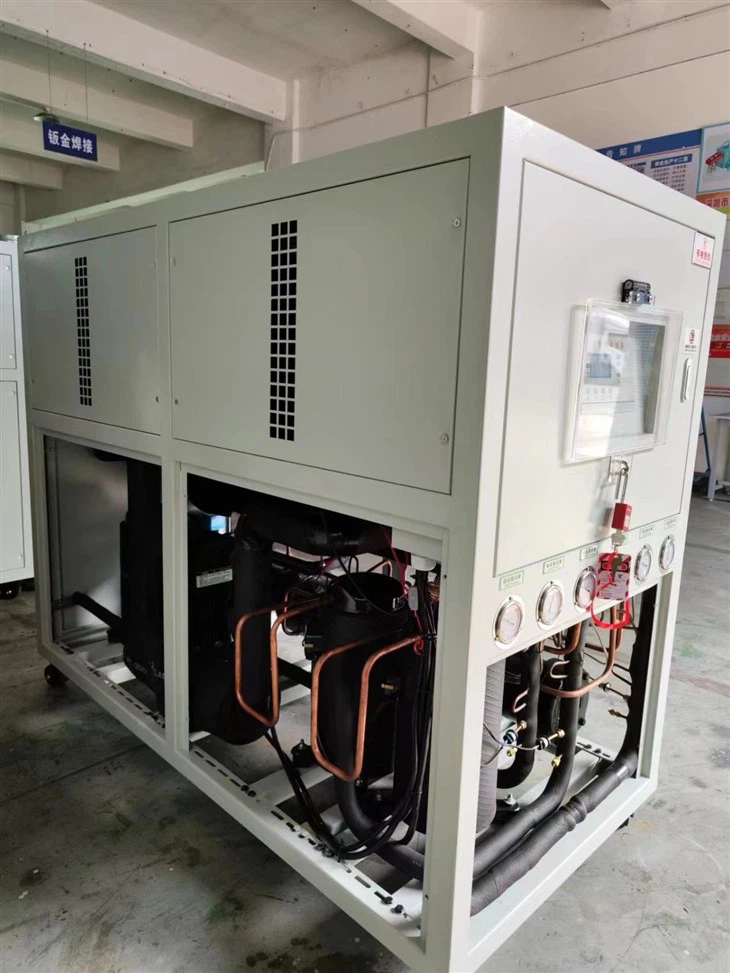

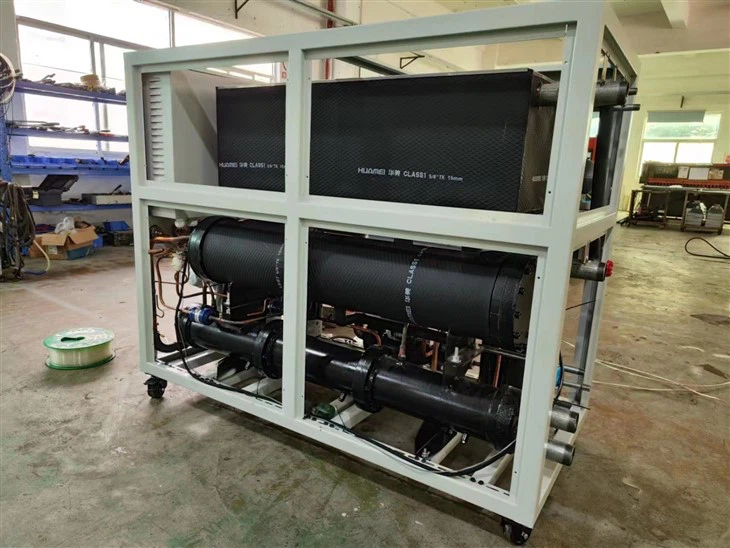

Ovdje da vidimo specifikacije vodeno hlađenog industrijskog rashladnika vode od 50kw:
|
Artikal |
Specifikacija / Dobavljač |
||
|
Kapacitet hlađenja |
Model |
AYD-15W |
|
|
kw/sat |
53.01 |
||
|
tona/sat |
15.07 |
||
|
Ulazna snaga |
kw |
15.31 |
|
|
Napajanje |
380V-3N-60HZ |
||
|
Temp izlaz (stupnjevi) |
7 |
||
|
kontrola rashladnog sredstva |
Ekspanzijski ventil |
||
|
Rashladni krug |
Tri |
||
|
rashladno sredstvo |
R407C |
||
|
Dimenzija (mm) D*Š*V |
1700*800*1300 |
||
|
Kompresor |
Stil |
Hermetički svitak |
|
|
Količina（set） |
3 |
||
|
Snaga kompresora (kw) |
13.11 |
||
|
Kondenzator |
Stil |
Školjka i cijevi/1 set |
|
|
Protok vode (m3/h ) |
11.6 |
||
|
Veličina cijevi（DN） |
50 |
||
|
Isparivač |
Stil |
Školjka i cijevi/ 1 set |
|
|
Protok hladne vode（m3/h） |
9.16 |
||
|
Veličina cijevi（DN） |
40 |
||
|
Pumpa za vodu (kw) |
2,2 (7,2 m3/h, 3,3 bara) |
||
|
Spremnik za vodu (L) |
180 |
||
|
Zaštitni uređaj |
1. Zaštita faze 2. Zaštita od preopterećenja 3. Zaštita od visokog/niskog napona 4.zaštita od pregrijavanja 5. Zaštita od smrzavanja |
||
|
Jedinična težina（kg） |
400 |
||
|
Glavni dijelovi |
|||
|
Kompresor |
Sanyo/Panasonic |
||
|
Elektronička |
Chnt /LS |
||
|
Električna kontrola |
punp |
||
Napomene: Kapacitet hlađenja temelji se na ulaznoj/izlaznoj temperaturi kondenzacijske vode 32/37C, ulaznoj/izlaznoj temperaturi 12/7C.
RFQ:
1. Kakav je sastav sustava rashladnika vode
a. Sustav cirkulacije rashladnog sredstva:
Tekuće rashladno sredstvo u isparivaču apsorbira toplinu iz vode i počinje isparavati. Tekuće rashladno sredstvo također je potpuno ispareno u plinovito stanje i zatim usisano u kompresor za kompresiju. Plinovito rashladno sredstvo apsorbira toplinu kroz kondenzator, kondenzira se u tekućinu i ulazi u isparivač kroz toplinski ekspanzijski ventil (nakon prigušenja, postaje rashladno sredstvo niske temperature i niskog tlaka, čime se završava ciklus rashladnog sredstva.
b. Osnovne komponente rashladnog sustava:
Kompresor: pretvara ulaznu električnu energiju u mehaničku energiju za komprimiranje rashladnog sredstva.
Kondenzator: u procesu hlađenja, kondenzator igra ulogu izlazne toplinske energije i kondenzacije rashladnog sredstva
Akumulator tekućine: akumulator tekućine instaliran je iza kondenzatora kako bi se u potpunosti iskoristio prostor za hlađenje kondenzatora. S druge strane, koristi se za regulaciju i skladištenje rashladnog sredstva.
Filter za sušenje: u ciklusu hlađenja spriječiti ulazak vode i prljavštine
Toplinski ekspanzijski ventil: toplinski ekspanzijski ventil je i ventil za kontrolu protoka i prigušni ventil u rashladnom sustavu
Isparivač: Isparivač je uređaj za izmjenu topline koji apsorbira toplinu rashladnog medija oslanjajući se na isparavanje tekućine za hlađenje.
c. Sustav cirkulacije vode:
Sustav za cirkulaciju vode je pumpa za vodu, koja pumpa vodu iz spremnika za vodu do opreme koju korisnici trebaju hladiti. Ohlađena voda oduzima toplinu, zatim temperatura raste i vraća se u spremnik za ohlađenu vodu.
d. Električni sustav automatskog upravljanja:
Električni sustav automatskog upravljanja uključuje dio za napajanje i dio za automatsko upravljanje.
Dio za napajanje osigurava napajanje kompresora, ventilatora, pumpe za vodu itd. preko kontaktora.
Dio za automatsku kontrolu uključuje termostat, zaštitu od tlaka, uređaj za vremensku odgodu, relej, zaštitu od preopterećenja itd., kako bi se ostvarilo automatsko zaustavljanje pokretanja, zaštita i druge funkcije prema temperaturi vode.
2. Kako održavati opremu?
Korak 1: Održavajte cijevi čistima
Korak 2: Osigurajte jedinicu bez curenja
Korak 3: Održavajte pravilan tretman vode (spriječite kamenac, koroziju)
Korak 4: Analizirajte ulje i rashladno sredstvo
Održavanje hladnjaka
Sadržaj održavanja rashladnog uređaja obično se dijeli na dva dijela. Jedan dio se odnosi na stavke koje trebaju redoviti pregled i održavanje kao što su osjetljivi dijelovi opreme, što nazivamo mjesečnim redovnim održavanjem; Druga stavka je dubinsko održavanje glavnih komponenti kao što su kondenzator i kompresor nakon određenog perioda rada, što se naziva godišnjim održavanjem.
Mjesečno redovno održavanje rashladnog uređaja:
1. Provjerite je li napon normalan i gubi li se faza.
2. Provjerite i zabilježite radnu struju.
3. Izmjerite i zabilježite jesu li visoki i niski tlak i temperatura kontrole temperature normalni. (Tijekom normalnog rada, visoki tlak je 1,5 MPa/niski tlak je 0,45 MPa)
4. Provjerite je li uređaj međusobnog upravljačkog kruga labav i stari.
5. Provjerite jesu li razina i temperatura ulja normalni.
6. Provjerite ima li kompresora neuobičajenog zvuka i vibracija.
7. Ispitivanje sustava rashladnog sredstva.
8. Sveukupno puštanje u rad i ispitivanje.
9. Redovito provjeravajte je li kvaliteta ohlađene i rashladne vode normalna i promijenite izvor vode na vrijeme kada se kvaliteta vode zaprlja i pogorša.
Sadržaj godišnjeg održavanja rashladnog uređaja
1. Očistite kondenzator (očistite ga svakih šest mjeseci).
2. Očistite rashladni toranj (vrsta vodenog hlađenja mora se čistiti jednom svaka tri mjeseca).
3. Provjerite rashladno ulje i sustav ulja za podmazivanje te zamijenite i dopunite ako je potrebno.
4. Provjerite i održavajte sustav glavnog kruga.
5. Ispitivanje izolacije svitka motora kompresora.
6. Provjerite je li filtar za sušenje normalan i začepljen te ga zamijenite ako je potrebno.
7. Provjerite količinu rashladnog sredstva i na vrijeme dopunite rashladno sredstvo.
8. Provjerite i ispravite sklopke visokog i niskog tlaka.
9. Provjerite i kalibrirajte termostat.
10.Probni rad i opća korekcija, provjerite je li pregrijavanje normalno i da li sve komponente imaju abnormalan zvuk.
