U rashladnom tornju s poprečnim protokom procesna voda se pumpa na vrh tornja u bazen za distribuciju tople vode. Distribucijski bazen je izvan puta zračne struje i napaja se gravitacijom. Jedina pokretačka sila iza mlaznica je hidrostatska visina vode iznad same mlaznice.
Kako radi rashladni toranj s poprečnim protokom?
Kvadratni rashladni toranj s križnim protokom ima dovod zraka s obje strane, a ventilator na vrhu omogućuje prolaz zraka kroz pakiranje s obje strane tornja za izmjenu medija s vrućom vodom, a vrući i vlažni zrak ispušta se van tornja. Punilo usvaja točkastu valovitu ploču s konveksnim točkama na obje strane. Točkasta valovita ploča je spojena u cjelinu kroz montažnu glavu radi poboljšanja krutosti. Konveksne točke s obje strane također mogu izbjeći izravno kapanje, čime se poboljšava sposobnost stvaranja vodenog filma.
Koje su značajke tornja za rashladnu vodu s poprečnim protokom?
1. Površina tijela tornja izrađena je od gel coat smole, koja ima prednosti otpornosti na starenje, otpornosti na koroziju i ne blijedi.
2. Čelični nosač u tornju ima galvanizirani postupak, plus antikorozivnu boju, a antikorozivna sposobnost je posebno jaka.
3. Izgled je lijep, prostor na podu je spremljen, a može se kombinirati i postaviti.
4. Koriste se posebni motori i ventilatori za rashladne tornjeve. Navijači su osvojili Nacionalnu nagradu za upravljanje kvalitetom.
5. Koristi se visokoučinkovito punilo za prskanje vodom, koje je otporno na visoke temperature, niske temperature, usporava plamen i ima visoku čvrstoću nakon sastavljanja.
6. Kolektor vode ima dislokaciju tipa 30 × 160, koja ima visoku učinkovitost prikupljanja vode.
7. Šasija se može koristiti kao korito, nema potrebe za postavljanjem drugog korita.
8. Tijelo tornja ima dobru stabilnost i snagu,
Sada pogledajmo specifikacije vodenog rashladnog tornja 400T s poprečnim protokom kvadratnog tipa:
Artikal | Sadržaj | Vrijednost | Opaske |
BASIC naočale | Tip rashladnog tornja | križni toranj kvadratnog tipa | |
Model | AYD-400L/SB | Niska razina buke | |
Cirkulacijski tok vode | 400 m3/h | ||
ulazna temp／Izlazna temp | 37stupanj／32stupanj | ||
.DB／WB | 31.5stupanj／28stupanj | ||
Kapacitet hlađenja | 2,000,000 kcal/h | ||
Vrijednost buke | 65dB(A) | ||
Napajanje | 380V／3P／50 Hz | ||
Potreba za vodom | PH＝6-8 | ||
Design naočale | Vaga zrak voda | 0.81kg/kg | |
Otpornost na vodu | 50Kpa | ||
Gubitak leteće vode | Manje od ili jednako 0.001postotak | ||
Gubitak isparavanjem | 0.83postotak | ||
Neto／Trčanje Težina | 2850/6270KG | ||
Ventilator motora naočale | Vrsta ventilatora | Aksijalni protok | |
Volumen zraka | 335,000m3/h | ||
.RPM | 320o/min | ||
Dija ventilatora（Φ） | 3,200 mm | ||
Količina ventilatora | 1 set | 4kom/set | |
Vrsta motora | Sve zatvoreno Vodootporno | ||
Način vožnje | Pojas | ||
Snaga motora | 15kW | jedan set | |
Start Way | Y-△ | ||
Glavni Dimenzija | L*W*H | 6,000×3,600×5,000 mm | |
Veličina ulazne cijevi（DN） | 150Mm | četiri postavljena | |
Veličina izlazne cijevi（DN） | 300Mm | jedan set | |
Prelijevanje／Odvodna cijev（DN） | 80 mm／80 mm | po jedan set | |
automobil／ručna opskrba（DN） | 40Mm／40 mm | po jedan set | |
Materijal | Orifice |
GsnajkaFiberRpojačanPLastika | Sinteza visokokvalitetnog filca od staklenih vlakana i smole |
SprskalicaSsustav | |||
Ukrcaj | |||
Bazen, Vat | |||
Pojas | Kompozitni materijal | ||
Ventilator | AaluminijALloy | VelikChordARc | |
Motor | Sve zatvoreno otporno na vodu | IP55, F klasa | |
Film | P.V.C | 3000*1230 mm | |
IronFrame,MotorFRAM | vruće pocinčani čelik | B/T-13912-2002 |
Pozornost na korištenje rashladnih tornjeva s poprečnim protokom
Rashladni toranj s poprečnim protokom, službeno objašnjenje je da protok vode pada okomito s gornjeg dijela tornja, zrak struji vodoravno kroz punilo za raspršivanje vode, a protok zraka i protok vode su ortogonalni na rashladni toranj. Laički rečeno, to je rashladni toranj u kojem se direktno sijeku protok zraka i protok vode. Dakle, koje su točke dizajna i odabira rashladnog tornja s poprečnim protokom i mjere opreza za njegovu upotrebu?

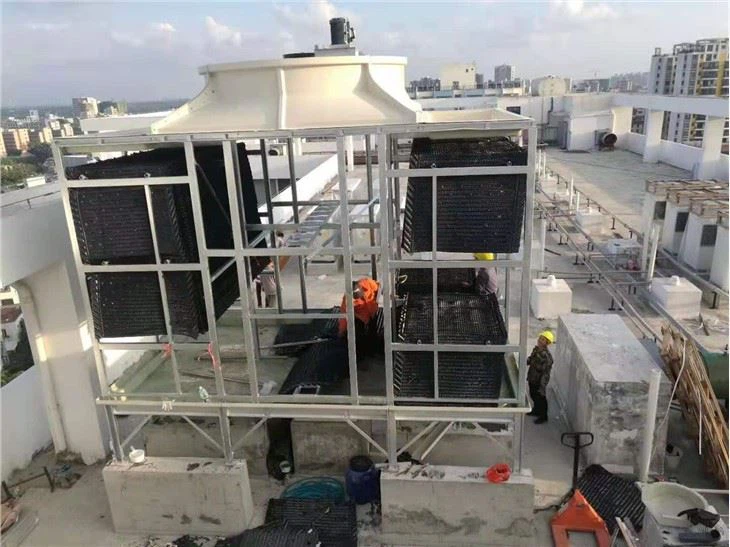

Točke izgradnje i ugradnje:
1. Tijekom postavljanja rashladnog tornja treba obratiti pozornost na sprječavanje požara. Strogo je zabranjeno korištenje otvorenog plamena kao što je električno zavarivanje (ili plinsko rezanje) u tijelu tornja i njegovoj blizini, a prisutnima nije dopušteno pušenje. Ako se koristi otvoreni plamen, potrebno je poduzeti odgovarajuće sigurnosne mjere.
2. Temelj rashladnog tornja treba držati vodoravno, stupovi moraju biti okomiti na osnovnu površinu, a visinska razlika svake temeljne površine ne smije prelaziti ±1 mm. Dopušteno odstupanje središnje udaljenosti je ±2 mm.
3. Kada je tijelo tornja sastavljeno, vijci bi trebali biti zategnuti simetrično, i nije dopušteno nasilno uvijati instalaciju, a nakon montaže ne smije biti curenja vode ili zraka.
4. Podnožje rashladnog tornja i ugrađena čelična ploča temelja trebaju biti izravno postavljeni i zavareni, a ugrađena čelična ploča mora biti ravna i čvrsta.
5. Tijekom transporta i skladištenja dijelova rashladnog tornja ne smiju se stavljati teški predmeti na njih, izlaganje suncu, a treba obratiti pozornost na otvoreni plamen.
6. Ulazne i izlazne cijevi rashladnog tornja i dodatne vodovodne cijevi trebale bi imati zasebne nosače cijevi kako bi se izbjeglo prenošenje težine cijevi na tijelo tornja.
7. Lopatice ventilatora treba pravilno čuvati kako bi se spriječila deformacija. Motore i dijelove prijenosa treba podmazati i čuvati u zatvorenom prostoru.
8. Kako biste spriječili da ostaci uđu u mlaznicu i otvor, treba ih pažljivo očistiti prije sastavljanja.
9. Nakon postavljanja rashladnog tornja, treba očistiti cijevi, površine pakiranja, posude za skupljanje vode i drugu prljavštinu i ostatke u tornju, a sustav treba očistiti.
