Rashladni toranj zatvorenog kruga vode

Što je rashladni toranj zatvorenog kruga vode?

U zatvorenom rashladnom tornju, cijevni izmjenjivač topline nalazi se u tornju, a učinak hlađenja je osiguran izmjenom topline između cirkulirajućeg zraka, raspršene vode izvan cijevi i cirkulirajuće vode u cijevi. Budući da je cirkulirajuća voda zatvorena petlja u cijevi, može osigurati da kvaliteta vode nije zagađena, što može dobro zaštititi učinkovit rad glavne opreme i poboljšati životni vijek. Kada je vanjska temperatura niska, sustav prskalica može se zaustaviti radi uštede vode.

U otvorenom rashladnom tornju, rashladna voda je u izravnom kontaktu sa zrakom, tako da će se nakon određenog vremena rashladna voda zaprljati, što nije lako očistiti, a zatim je cjevovod blokiran, a učinak prijenosa topline opreme je smanjen. Zatvoreni toranj za hladnu vodu može izbjeći ovu situaciju i osigurati da cirkulirajući medij nema kontakt s vanjskim okruženjem, čime se osigurava da se sastav cirkulirajućeg medija ne mijenja, ne isparava, troši i nema nečistoća, održavajući rad tekućina čista.

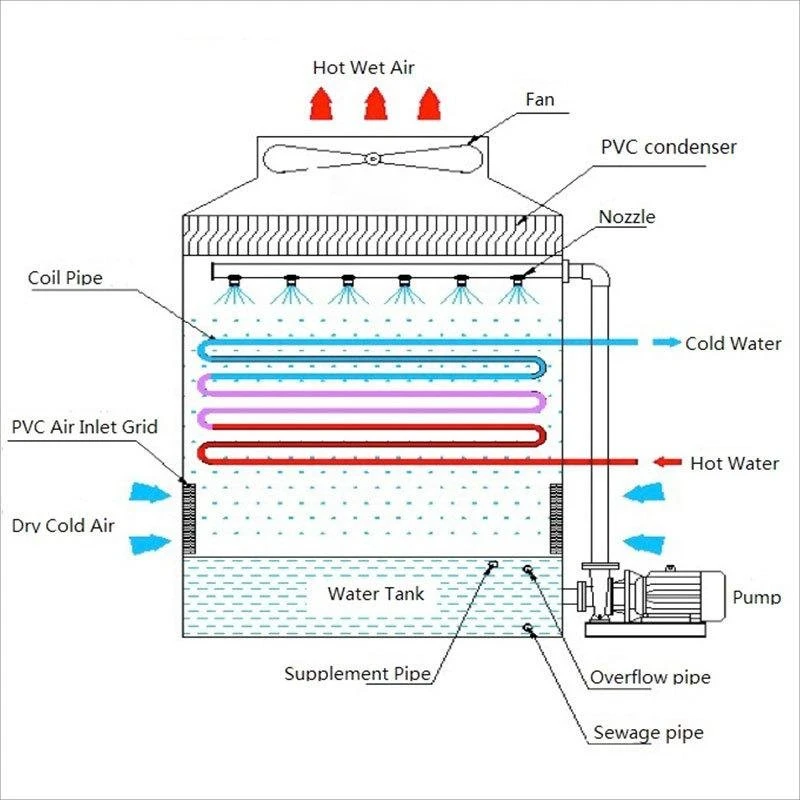

Princip rada rashladnog tornja zatvorenog kruga

Princip rada zatvorenog rashladnog tornja je jednostavno zatvoreno cirkulacijsko hlađenje koje se sastoji od sljedećih sustava:

1. Unutarnja cirkulacija: Ohlađeni cirkulirajući medij teče i hladi se kroz zatvoreni snop cijevi te je potpuno izoliran, zatvoren i bez kontakta s vanjskim svijetom.

2. Vanjska cirkulacija: poznata i kao voda za raspršivanje, voda se pumpa s vrha tornja i ravnomjerno raspršuje prema vanjskoj strani snopa cijevi za izmjenu topline pomoću pumpe za raspršivanje s niskim dizanjem i velikim protokom, prekrivene tankim vodenim slojem , zagrijava visokotemperaturni medij u cijevi, a vodeni film apsorbira toplinsku energiju, pretvara se u latentnu toplinu isparavanja, isparava u vodenu paru i oduzima toplinsku energiju.

3. Sustav za izmjenu zraka: Suhi i hladni zrak ulazi iz donjeg dijela snopa cijevi za izmjenu topline, velikom brzinom prelazi preko snopa cijevi, provodi konvektivnu izmjenu topline sa stijenkom cijevi, a istovremeno povlači vodenu paru. i pretvara se u plin visoke entalpije, koji se ispušta ventilatorom aksijalnog protoka i šalje van iz tornja. Svrha prijenosa toplinske energije izvan tornja je ostvarena.

4. Pomoćni sustavi: rešetka za ulaz zraka, kolektor vode, sustav distribucije vode, sustav upravljanja itd., kako bi se osigurao normalan rad zatvorenog rashladnog tornja. Konkretno, upravljački sustav se automatski prebacuje između zračnog hlađenja i zračnog hlađenja plus raspršivanje prema temperaturi izlazne vode i ispunjava li zahtjeve procesa, potpuno ostvarujući automatski rad bez ručne intervencije i ostvarujući učinkovit rad uštede vode i električne energije .

Prednosti i nedostaci zatvorenog rashladnog tornja

U usporedbi s otvorenim rashladnim tornjem, zatvoreni rashladni toranj ima očite prednosti, tako da trenutni sustav hlađenja u osnovi usvaja zatvoreni rashladni toranj.

1. Zatvorena petlja

Kružni medij je potpuno zatvoren i potpuno izoliran od vanjskog svijeta. Ne samo da može hladiti vodu, već i sve druge protočne medije, kao što su rashladna ulja, alkoholi, rashladna sredstva, soli i druge tekućine. Na primjer, hidrauličko ulje ne može prodrijeti u vodu. Međukarike ljuskastih i cijevnih izmjenjivača topline ili pločastih izmjenjivača topline sada se mogu dovoditi izravno u snop cijevi zatvorenog rashladnog tornja.

2. Smanjite otisak

Nema potrebe za iskopavanjem jezera za skladištenje tekućina zbog potpuno zatvorene petlje unutar cjevovoda ili opreme. U cjelokupnom rasporedu tvornice u ranoj fazi izgradnje zemljišni resursi mogu se potpunije iskoristiti, a proizvodna oprema, procesi i zgrade mogu se urediti. Ako se zatvoreni rashladni toranj postavi na krovu zgrade, to će dodatno smanjiti korištenje zemljišta i uštedjeti velike troškove zemljišta.

3. Smanjite operativne troškove

Tijekom rada, hlađenje zrakom i hlađenje zrakom plus raspršivanje, dva načina se automatski prebacuju, bez ručne intervencije, štedeći rad, potrošnju energije i troškove potrošnje vode, i za razliku od procesa rada otvorenog tornja, dodavanjem velike količine kemikalija kako bi se osiguralo stvaranje kamenca i probleme uzrokovane algama, uštedite troškove kemikalija.

4. Poboljšajte učinkovitost proizvodnje i smanjite kvarove

Budući da su temperatura i sastav cirkulirajuće vode zajamčeni, zajamčeno je hlađenje procesne proizvodne opreme, smanjenje kvarova i održavanja te potpuno jamstvo radnog vremena, što neizravno poboljšava učinkovitost proizvodnje.

5. Produžite vijek proizvodne opreme

Stabilan sastav i kvaliteta cirkulirajuće vode mogu na vrijeme isprazniti toplinsku energiju proizvodne opreme, a unutarnji rashladni sustav nije blokiran ili korodiran, što produljuje životni vijek opreme.

6. Nema promjena u sastojcima

Zbog izolacije od vanjskog svijeta, sastav medija je stabilan, samo hlađenje i hlađenje, ako se ne mijenja zbog hlađenja, sastav se neće promijeniti.

7. Nema isparavanja

Nema kontakta s atmosferom, samo se mijenja temperatura, a ne stvara se vodena para. Ukupni kapacitet tekućine neće se smanjiti i nema potrebe dodavati novu tekućinu.

8. Nema skaliranja

Ioni kalcija i magnezija otopljeni u njoj, budući da nema isparavanja niti nadopunjavanja nove tekućine, ukupni broj iona ostaje nepromijenjen, a ukupni volumen otopine ostaje nepromijenjen. Prema definiciji koncentracije, omjer količine i volumena nikada se neće promijeniti. Čak i ako postoji određena količina kalcijevih i magnezijevih iona, neće doći do kamenca jer ne prelazi zasićenje. Radi sigurnosti, opći cirkulirajući medij i dalje prihvaća cirkulaciju čiste vode, što može bolje osigurati da cijeli sustav ne stvara kamenac.

9. Bez nečistoća

Bilo da se radi o proizvodnoj opremi, cjevovodima sustava i zatvorenim rashladnim tornjevima, svi su izolirani od vanjskog svijeta, te sve vanjske nečistoće ne mogu ući. U tom smislu obratite pozornost na 2 točke. Prvo, nemojte skladištiti u bazenu kako biste spriječili ulazak nečistoća i njihovo isparavanje. Drugo, dodajte kemikalije kao što su inhibitori korozije kako biste spriječili metalnu koroziju unutarnje stijenke opreme ili cjevovoda koji prolaze kroz njih, što bi rezultiralo nečistoćama i blokiranjem cjevovoda ili pribora.

Ovdje da vidimo specifikacije rashladnog tornja zatvorenog kruga vode 400T:

Treba se usredotočiti na druge točke:

1. Mjere protiv smrzavanja za prilike koje se uglavnom ne koriste zimi

Ako zatvoreni rashladni toranj ne mora raditi zimi, voda za prskanje i interna cirkulirajuća voda moraju se ispustiti kada se zatvori. Rashladni toranj ima trodimenzionalnu nagnutu strukturu u dizajnu izmjenjivača topline kako bi se osigurao nesmetan protok vode i čisto pražnjenje. Gornji dio izmjenjivača topline opremljen je strukturom zračnog ventila, a komprimirani zrak može se uvesti kao pomoć pri pražnjenju ako je potrebno.

2. Problem s antifrizom u prilikama koje se javljaju u nekim vremenskim razdobljima

Antifriz zatvorenog rashladnog tornja ima dva dijela: sustav vode za prskanje i unutarnji sustav cirkulacije vode (omekšana voda).

Za problem protiv smrzavanja sustava vode za prskanje, električni grijač se obično dodaje u rezervoar vode, koji se obično uključuje kada je temperatura vode za prskanje niža od 5 stupnjeva, a zaustavlja se kada je temperatura iznad 8 stupnjeva. Temperaturna sonda prenosi signal u upravljački ormarić za automatsku kontrolu pokretanja i zaustavljanja električnog grijača. Odabir snage električnog grijača određuje se prema količini optočne vode i vanjskoj temperaturi zraka.

Za antifriz unutarnjeg cirkulirajućeg vodenog sustava može se dodati otopina etilen glikola ili se može dodati električna oprema za grijanje. Naša tvrtka može konzultirati formulu otopine etilen glikola.

Za veće rashladne sustave moguće je razmotriti iskopavanje bazena u koji bi se ulijevala prskalica, čime se mogu uštedjeti troškovi električne energije zbog rada električnog grijanja, a također se mogu staviti lijekovi u bazen za poboljšanje kvalitete prskalice.

3. Problem protiv smrzavanja pri cjelogodišnjem radu

Za zatvoreni rashladni toranj koji radi tijekom cijele godine, ako je opremljen elektroničkim sustavom upravljanja, broj rashladnih tornjeva može se promijeniti zbog promjene opterećenja glavnog sustava, pa treba razmotriti i problem antifriza.
